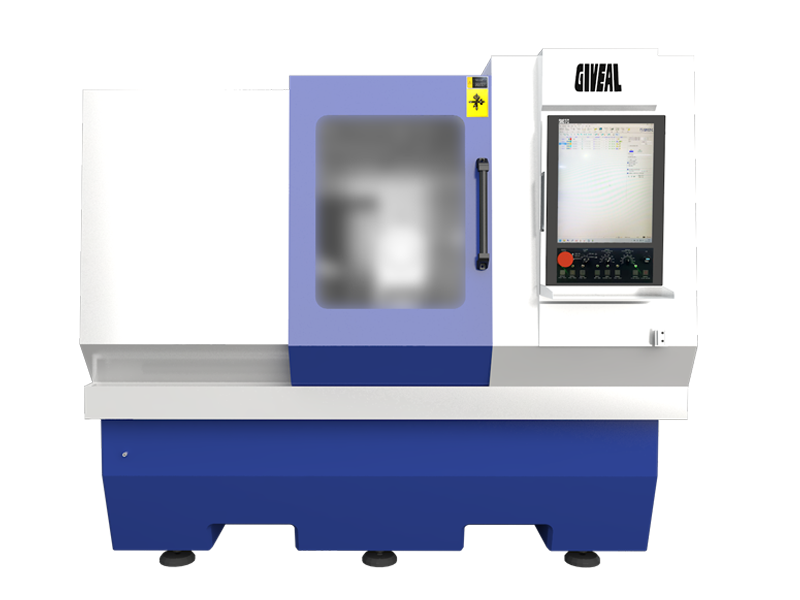

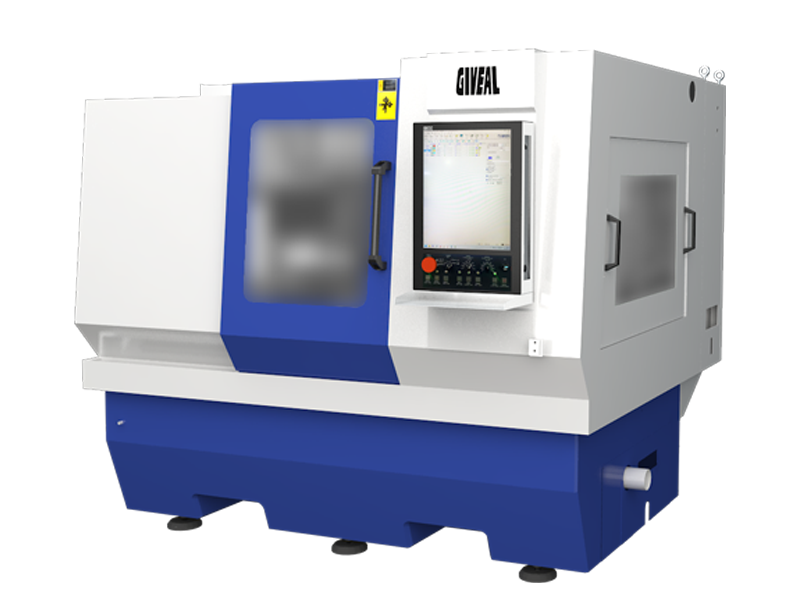

GIVEAL TC3 N3


主要特点

  • 床身采用大理石材料,全新的“7”型立柱提供独一无二的动态空间精度;

  • 直线轴使用数字直连技术并采用进口丝杠传动,质量可靠;

  • 回转轴使用数字直驱技术,配有高精度反馈系统,消除传动误差;

  • 采用支持EtherCAT数字接口的先进数控系统,支持行业标准;

  • 支持所有TC3 N2附件,帮助客户轻松完成设备升级换代;

  • 与同类设备相比,采用更大功率主轴,并配有反馈装置,可以实现无人值守换班;

  • 新结构可以同时支持4工位砂轮库、自动上下料盘以及砂轮自动在线标定,为无人值守工厂提供支持;

.下载关于GIVEAL系列产品手册>>

应用场合

· 各种精密标准刀具及非标定制刀具的生产制造,尤其适用于期望提升自动化程度的刀具生产企业

· 各种金属切削刀具的修磨再生,适用于有大型的刀具修磨服务中心或者大型终端客户

技术参数

              基本参数
单位 参数值
            X 轴有效行程 mm 420
            Y 轴有效行程 mm 390
            Z 轴有效行程 mm
290
            A 轴有效行程
° 360
            C 轴有效行程 ° 305
           最大可安装砂轮直径
mm 200(手动换刀)
mm 150(自动换刀)
           等效最大功率**
约相当于38kw

** 相当于该级别最大功率设备的刀具加工能力

机床加工可以灵活选择SNSTC或NUM软件

· SNSTC TOOL BUILDER是一款自主研发、简单快捷的刀具设计及机床操作/编程控制软件。集成机床自动校准、标定、运动仿真及其他一系列创新性功能。

· NUMROTO是一款第三方综合软件包,用于生产和修磨各种刀具,现已集成于GIVEAL系列机床上,能立即提供高水准高精密的刀具产品。

目前两款软件均可支持砂轮库换刀、自动标定砂轮、工件探测、自动上下料功能,但SNSTC TOOL BUILDER尚不能支持滚齿刀、冲头及旋转锉类刀具的加工,相关功能模块的开发工作正在紧密进行中。

特别选项规格

· 多功能支撑托架:

针对细长、超重工件等特殊规格产品,还可选配多功能支架,通过可调节的支撑为磨削工序起到保护和辅助作用。

· 在线砂轮修锐:

选配的在线修锐套件用于去除砂轮表面的磨屑残余,帮助金刚石颗粒充分露出,更好的减少磨削加工对工件造成的不当热损伤。

· 自动砂轮标定:

安装的砂轮探针可用于自动测量砂轮的直径及安装位置,砂轮测量工序也可以集成在编程工序中,实现对砂轮磨损的自动补偿。

· 高转速主轴

为了实现高效磨削加工,支持选配额定转速高达10K转的高速主轴。

· 自动上下料盘:

可自动执行换料动作,实现无人看守连续加工刀具,装载能力根据料盘及刀具尺寸确定。

· 四工位砂轮库:

进一步拓展加工能力,可以搭载四工位(最大可选五工位)砂轮库,多砂轮组可以完成更复杂的精密磨削并获得更好的加工质量。

· 自动灭火套件:

通过高精密的传感器自动感知火灾,并以对机床不造成副作用的方式进行灭火,对于防止加工意外有实际意义。

* 我们保留更改上述技术参数而不事先通知的权利
