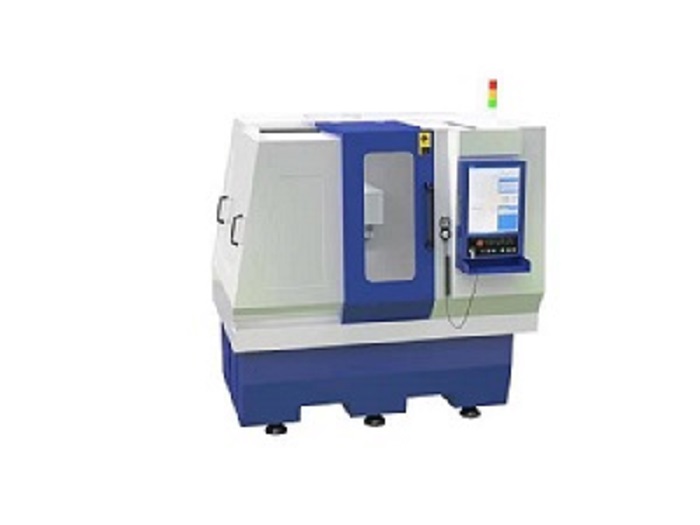

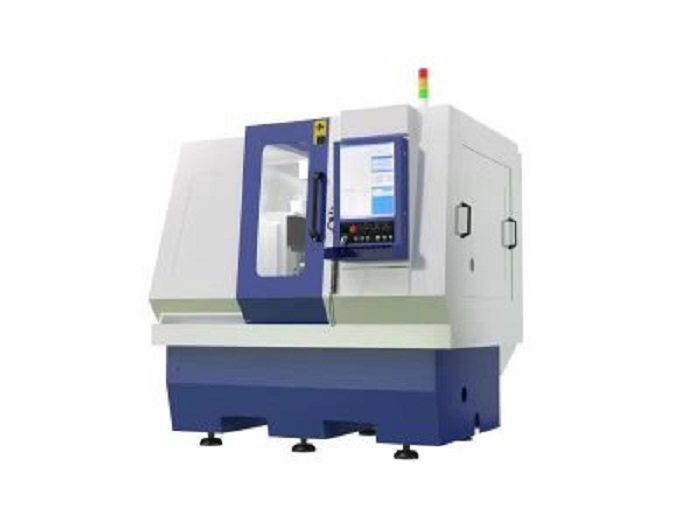

GIVEALASER QK003
主要特点
-
采用卧式结构，更适合刀具加工、可加工430mm长刀具
-
基于工具磨床的轴系分布，符合行业操作习惯
-
刀具回转+可倾斜的飞行激光束，充分利用激光加工特点，可加工300mm直径刀具
-
采用超短脉冲激光器，实现金刚石和CBN材料的无耗材加工，环保节能
-
全系搭载微米级在线视觉检测及接触式测量
-
整体热稳定性好，连续加工尺寸稳定
-
粗精一体式切割头、既可配合进口机用于高速粗加工，也可以配合慢走丝粗割用于刃口精加工，更可一次装夹实现粗精一体完整加工
- 干式加工、容易保养，本体及辅机占地极小，加工时只有吸尘装置带来的轻微噪音
.下载关于GIVEAL系列产品手册>>
应用场合
· 各类PCD、CBN刀具的生产制造及修磨
技术参数
基本参数
单位
参考值
mm
300
mm
450
mm/min
最高可达3mm/min
W*L*H (m)
2.4*2.2*2.2
kg
≤6000
V，HZ
380V±10%，50±1Hz的稳压电源
KVA
18
A
63
Mpa
0.5~1Mpa x 2路
注： 1最大加工直径和长度根据机型配置不同有相应变化 2加工效率受材料厚度及工艺要求影响
加工能力
基于SNSTC TOOL BUILDER提供以下加工工艺：
· 支持轮廓刀刃加工，支持几何元素及样条多段线
· 支持非对称刀刃加工
· 支持多台阶多轮廓刀刃加工
· 支持玉米铣刀加工
· 支持整体金刚石钻尖加工
· 支持外圆让出加工
· 支持PCD复合片切断加工
· 支持PCD台阶粗加工
· 支持刀刃刃口修磨
*加工能力随软件升级不断升级，详情请恰我司技术人员
突出优势

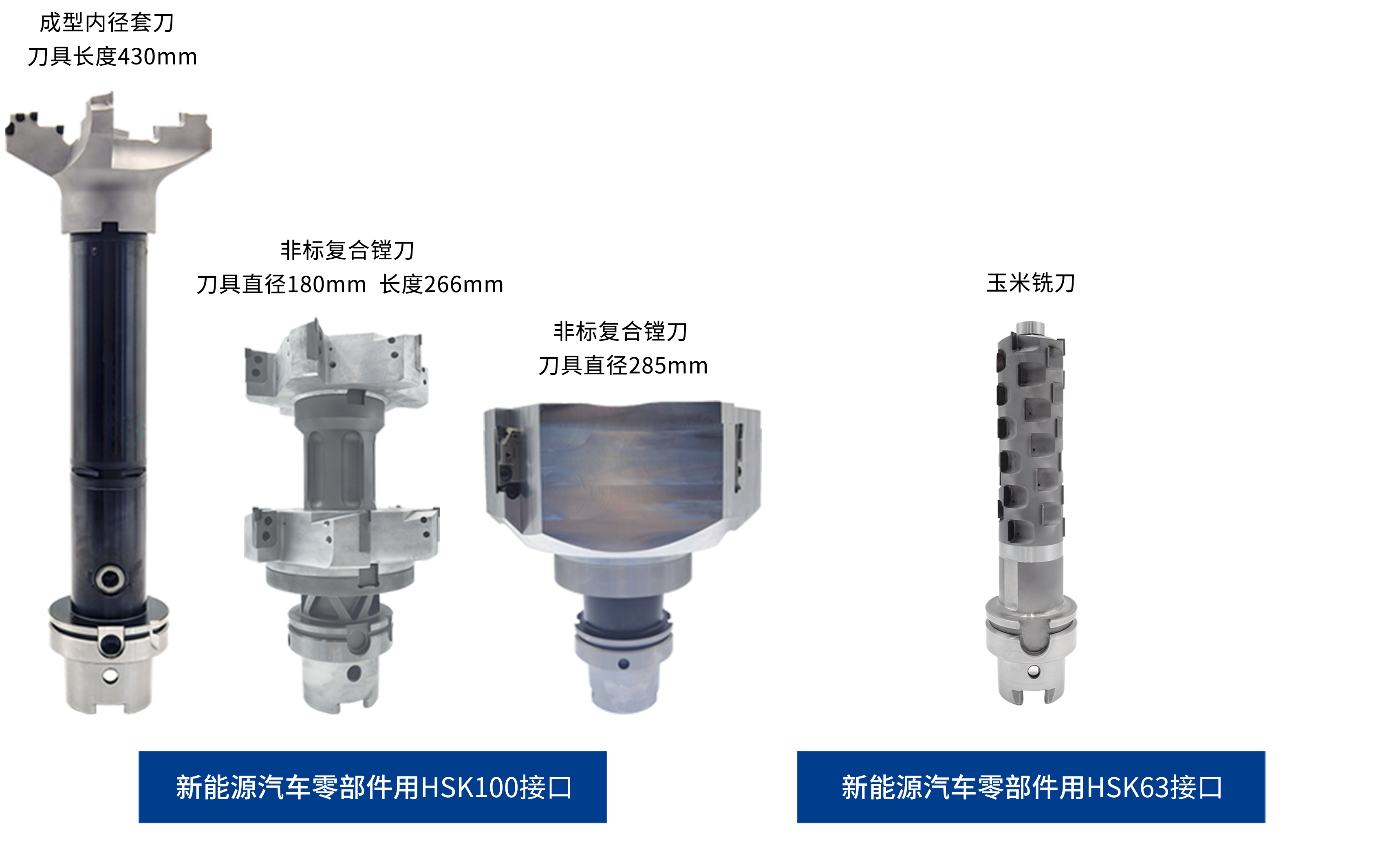

· 大加工尺寸

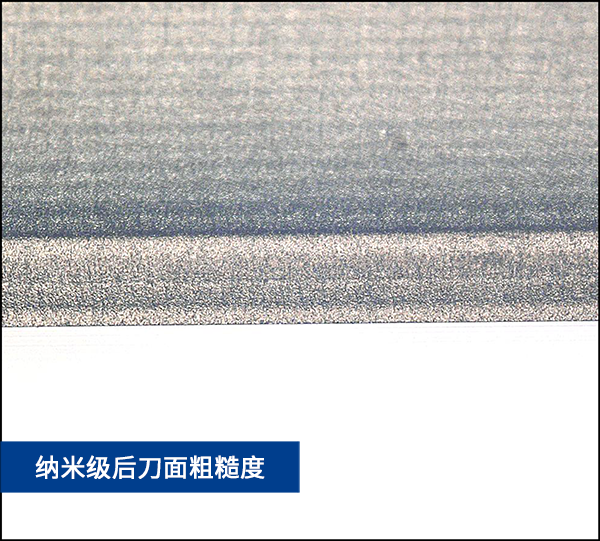

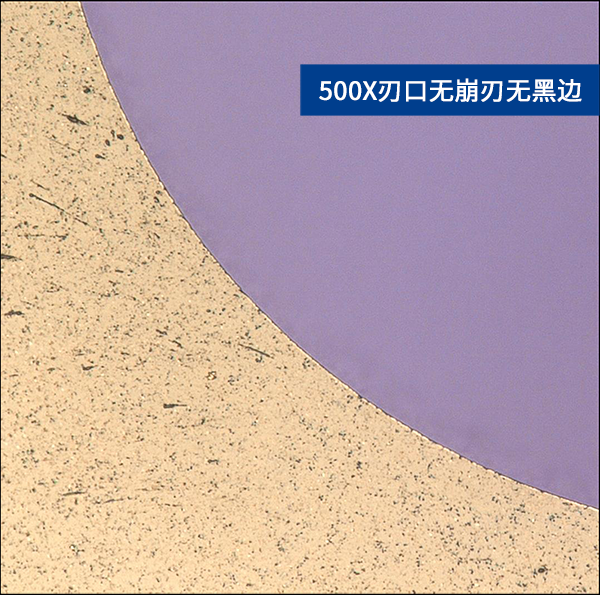

· 高品质刀刃

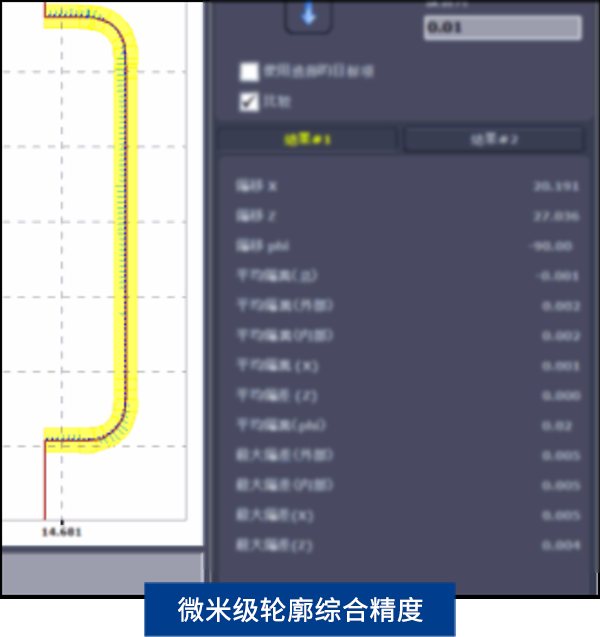

· 高加工精度

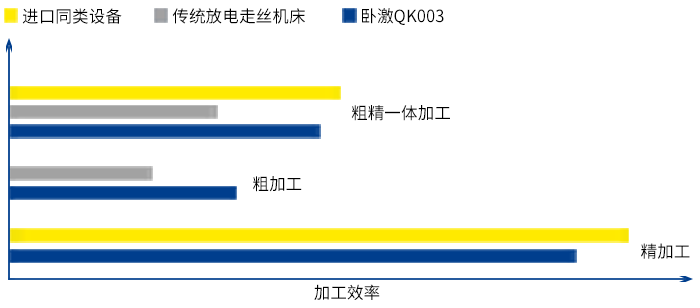

· 高加工效率

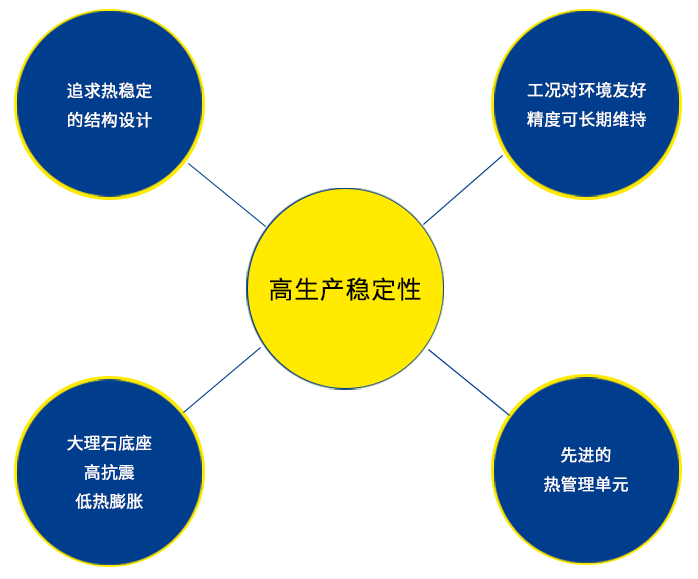

· 高生产稳定性
* 我们保留变更上述技术参数而不事先通知的权利
