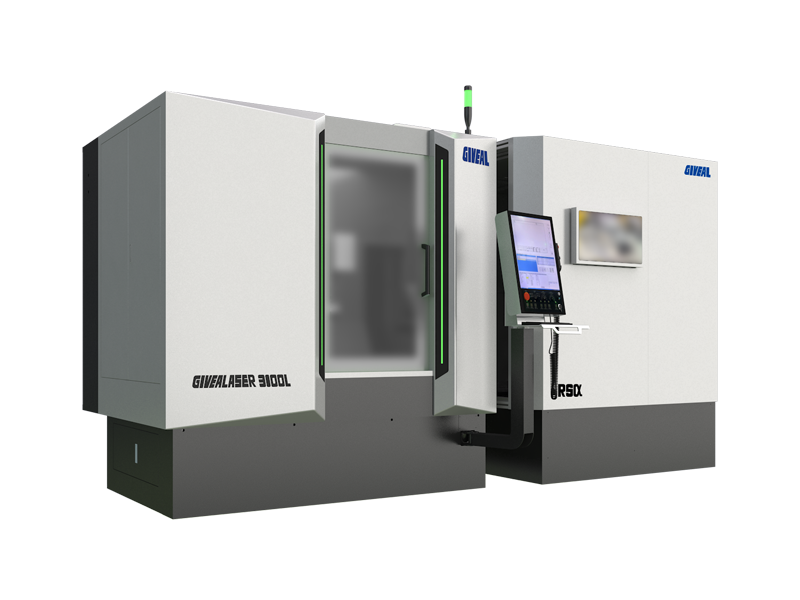

GIVEALASER3100L-Rsα（集成料库）
主要特点
-
独立机外料库，支持最多17把350mm长度的大型刀具（直径≤180mm，限重≤15kg）
-
与新Givealaser3100系列机床软硬件无缝集成，支持加工任务混编，可长时间无人值守
-
支持BT50、BT40、BT30、HSK100、HSK63等多种自动拉刀接口
-
采用卧式结构，更适合刀具加工、可加工450mm长刀具
-
基于工具磨床的轴系分布，符合行业操作习惯
-
刀具回转+可倾斜的飞行激光束，充分利用激光加工特点，可加工300mm直径刀具
-
采用超短脉冲激光器，实现金刚石和CBN材料的无耗材加工，环保节能
-
搭载微米级在线视觉检测及接触式测量
-
整体热稳定性好，连续加工尺寸稳定
-
粗精一体式切割头、既可配合进口机用于高速粗加工，也可以配合慢走丝粗割用于刃口精加工，更可一次装夹实现粗精一体完整加工
-
干式加工、容易保养，本体及辅机占地极小，加工时只有吸尘装置带来的轻微噪音
.下载关于GIVEAL系列产品手册>>
应用场合
· 各类PCD、CBN刀具的生产制造及修磨
技术参数
|
基本参数 |
单位 | 参考值 |
|
最大可加工刀具直径1
|
mm | 300 |
|
最大可加工刀具长度1
|
mm | 450 |
|
机床最大可加工刀具重量1
|
kg |
19 |
|
支持自动换料的最大刀具直径1 |
mm |
180 |
|
支持自动换料的最大刀具长度1 |
mm | 350 |
|
料库工位2 |
- | 17 |
|
加工效率3 |
mm/min |
最高可达3mm/min |
|
机床占地尺寸
|
W*L*H (m) | 4.5*2.2*2.5 |
|
机床总重
|
kg | ≤6000 +3000 |
|
电器规格
|
V，HZ | 380V±10%，50±1Hz的稳压电源 x 2路 |
|
机床总容量
|
KVA | 180 |
|
总断路器电流
|
A | 63 |
|
用气规格
|
Mpa |
0.6~1Mpa x 2路 + 0.6~1Mpa x 1路 |
注： 1最大加工直径和长度根据机型配置不同有相应变化，此处仅是典型值 2料库工位数量根据装载刀具直径不同所有变化，在均装载最大直径刀具时有9个工位可用 3加工效率受材料厚度及工艺要求影响
加工能力
基于SNSTC TOOL BUILDER提供以下加工工艺：
· 支持轮廓刀刃加工，支持几何元素及样条多段线
· 支持非对称刀刃加工
· 支持多台阶多轮廓刀刃加工
· 支持玉米铣刀加工
· 支持整体金刚石钻尖加工
· 支持外圆让出加工
· 支持PCD复合片切断加工
· 支持PCD台阶粗加工
· 支持刀刃刃口修磨
*加工能力随软件升级不断升级，详情请恰我司技术人员
