GIVEALASER1050L
主要特点
-
经典摇篮结构，适合常规刀具加工、最大可加工200mm长刀具
-
激光束始终指向安全方向，没有受伤风险
-
独特对称设计，在可加工范围内完全支持左右刃刀具正反切工艺
-
采用超短脉冲激光器，实现金刚石和CBN刀刃的无耗材加工，环保节能
-
可升级为超快皮秒激光器，实现媲美磨削的整体金刚石材质刀具加工
-
全系搭载在线视觉检测及接触式测量
-
干式加工、容易保养，本体及辅机占地极小，加工时只有吸尘装置带来的轻微噪音
.下载关于GIVEAL系列产品手册>>
应用场合
· 常规PCD、CBN刀具的生产制造及修磨
· 整体PCD、CBN、陶瓷材料(含硬质合金)刀具的加工
技术参数
|
基本参数 |
单位 | 参考值 |
|
最大可加工刀具直径1
|
mm | 约200 |
|
最大可加工刀具长度1
|
mm | 约200 |
|
加工效率2 |
mm/min |
最高可达3mm/min |
|
机床占地尺寸
|
W*L*H (m) | 2.5*2*2.5 |
|
机床总重
|
kg | ≤4000 |
|
电器规格
|
V，HZ | 380V±10%，50±1Hz的稳压电源 |
|
机床总容量
|
KVA | 180 |
|
总断路器电流
|
A | 63 |
|
用气规格
|
Mpa |
0.6~1Mpa x 2路 |
注： 1最大加工直径和长度根据具体刀具不同有相应变化，此处仅是典型值 2加工效率受材料厚度及工艺要求影响

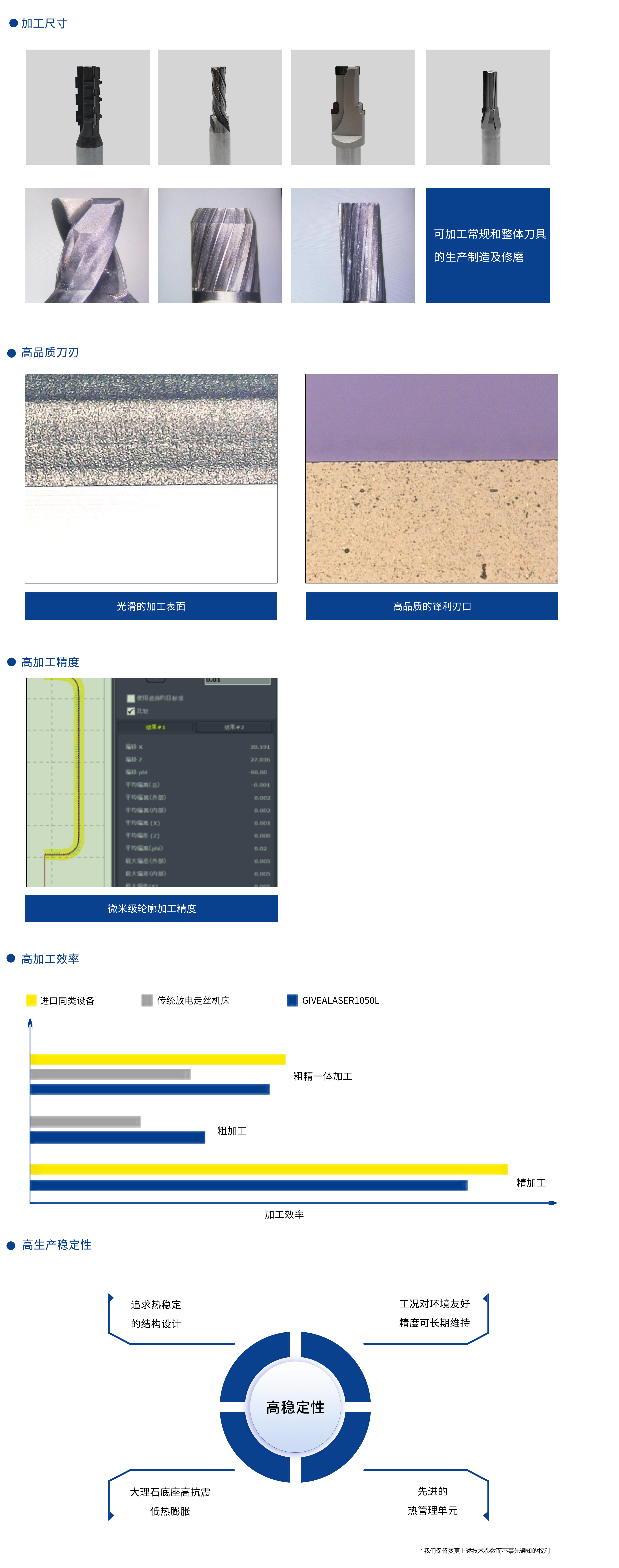

加工能力
基于SNSTC TOOL BUILDER提供以下加工工艺：
· 与GIVEALaser3100系列相当的贴片类刀具加工工艺
· 整体PCD、CBN、陶瓷材料(含硬质合金)刀具的钻尖、底刃、周刃、台阶刃、开槽、外圆和让出加工
*加工能力随软件升级不断升级，详情请恰我司技术人员
突出优势
